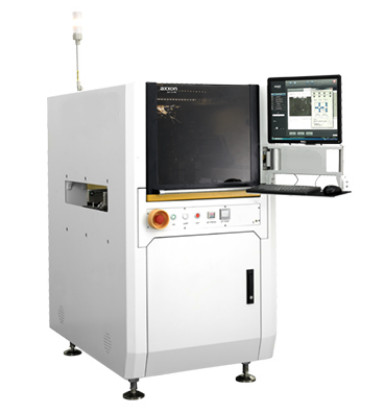

点胶机 HN-Au99M

HN-Au99M 平台使用高速直线电机的驱动控制使生产效率进一步提升。
Au 系列全自动点胶设备整合各类点胶技术，提供了各种不同的全自动在线点胶方案。Au系列全自动喷射点胶方案，在高要求的生产环境中久经考验，使之能够从容应对复杂产品的高精度包封、填充、粘接、组装等应用。重点应用在消费类电子，比如热熔胶粘接、 底部填充胶、表面贴装、堆栈封装、 围坝与填充、 FPC元器件补强、增强材料等。

产品特性：

Au 系列在线式全自动高速点胶设备可处理各种不同的点胶应用。



高性价比：

一体化机架设计，结构稳定，系统运行更持久，停机时间短，效率更高；国际顶级元器件的使用，减小故障发生率，使用成本大幅降低；易损部件少，节约了购置成本；高端品牌直线电机搭配微米分辨率光栅尺闭环控制，精度更高更可靠。



灵活性：

Au 系列全自动点胶设备能够处理多种不同基板尺寸的产品；双轨、双阀、倾斜、底部加热等多种功能模块灵活配置；通用的平台可适用多种点胶工艺及胶水，可快速更换机种。



提高生产力：

减少人工干预，提高设备稼动率；非接触式点胶，无需z轴上下移动，增加生产产能；精准的胶量控制，精确的视觉算法，提高了点胶作业良率；直线电机驱动型运动更快捷，缩短空跑时间。



非接触式喷射：气动喷射阀，压电喷射阀

无需Z轴运动，气动喷射速度最高250点/s，是传统点胶的3~7倍；压电喷射速度最高可达500点/s；最小点胶量3nl，且具有传统点胶无法企及的一致性；非接触，避免针头碰撞工件；极小点胶量，适用于更紧凑的空间。



双轨传动：

减少待料时间，提升生产效率。

在不同轨道可以实现不同产品点胶工艺。



轨道加热模块：

接触式/非接触式加热模块，改善胶水流动性，提升生产效率。

提供了所有潜在处理材料的选项，增加点胶高效性。



双阀配置：

同步双阀：双阀同时工作，节省时间，提升生产效率。

异步双阀：双阀不同时工作，同一台机器内完成两种点胶工艺。



旋转倾斜点胶：

能实现±30°倾斜点胶。

可应用0.4mm以下溢胶宽度要求场合，并适合30mm以上高度元器件精密点胶，以及其他特殊场合。



规格参数：

基本参数	HN-Au99M（直线电机型）
用电需求	AC230V   8A   50/60Hz   1.8KW(无轨道加热时功率）
气压需求	90psi(6bar)
外形尺寸	770*1300*1450mm(W*D*H)
重量	1350KG
认证标准	CE
XYZ轴定位精度	XY: ±25um@3σ      Z:±10um@3σ
XYZ轴重复精度	XY: ±10um@3σ       Z:±5um@3σ
最大速度	1500mm/s(XY)
加速度	1.5g
驱动系统	直线电机（XY）  伺服电机（Z)
轨道承重	3KG
轨道调宽范围	50~500mm
基板厚度	0.5~6mm
通讯协议	SMEMA
最大点胶范围（单轨/双轨）	350*500mm/350*215mm（W*D）
