在线式轨道铣刀分板机

HN-5500分板机是一台自动上下料，自动收集废料，利用铣刀高速运转将多连片的pcb板按预先编辑好的路径分割开来的切割设备。

产品视频：

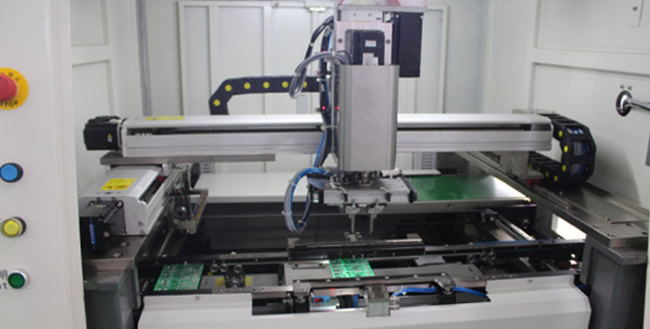

产品概述

HN-5500分板机是一台自动上下料，自动收集废料，利用铣刀高速运转将多连片的pcb板按预先编辑好的路径分割开来的切割设备。

设备机构布局先进，工艺控制技术稳定，配备日本安川伺服系统及日本nsk高速电主轴，主轴转速可达到60000转每分钟。可选择升级不同配置，成熟的pcb分板控制软件，分板编程简单易用。中文windows操作系统，安全稳定易学易懂，自动找Mark点功能。

切割功能：直线，L型，U型，圆弧及圆

工业相机：德国高清CCD工业相机，辅助程序视教编程

控制系统：固高四轴高精密运动控制器

防静电措施：静电消除毛刷，防静电玻璃窗及防静电传送带

除尘方式：随动除尘选用高负压除尘电机，噪音小，利用随动技术控制吸尘毛刷，跟随刀具同时移动，实时保持吸力最佳位置，能高效的将切割粉尘收集干净。

此产品为不需要人工干预的全自动在线式切割设备，前端配上板机或接驳台实现进板，工作原理与离线产品相同，均采用高速主轴，在应力很小的情况下把PCBA从拼板中分离出来，保证切割精度和洁净度。



机器参数

HN-5500分板机机器参数
设备型号: HN-5500	传输方向：左、右
有效切割尺寸：300*400mm	自动换刀，断刀检测：有
切割功能：直线，U型，圆型及圆弧	冷却方式：风冷
机器尺寸：1300*1420*1600mm	适用铣刀尺寸：0.8-3.7mm
机台重复精度：±0.02	导轨宽度调整:自动
切割精度：±0.10	拾取系统：正反180°旋式伺服夹持系统
丝杆/导轨：HIWIN/TBI	集尘机功率：202kw
传输方式：三段式运输导轨	集尘机尺寸：620*517*1055mm
主轴转速：MAX,60000rpm可调	集尘机重量：110kg
切割速度：0-100mm/s可调	集尘方式：随动吸尘
PCB定位PCB：上下导轨夹紧	电源规格：AC220V/380V  50/60HZ三相

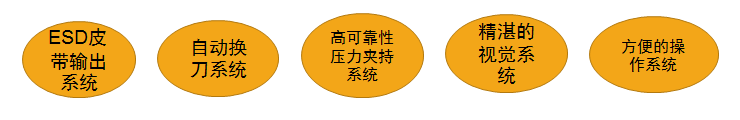

优势和特点

功能和优点：此设备无需治具为客户节约耗材成本，可连接产线生产节约人工换线时间短，特别适合产品型号多，小批量生产，经常换线的自动化流水生产线。



内部系统

由德国Imaging工业相机和Moritex镜头和测量级光源组成的精湛机器视觉系统，支持机器校正，补偿和定位的全部功能拥有高稳定性和抗干扰能力。

无治具切割的完美解决方案，夹持pcb尺寸范围20*20mm-350*400mm,拾取装置可以快速装卸，高可靠性和低成本兼得。



1、自动换刀 *断刀检测 *全自动生产模式*高可靠切割系统

2、可选配具有防爆功能吸尘装置及风量监控功能

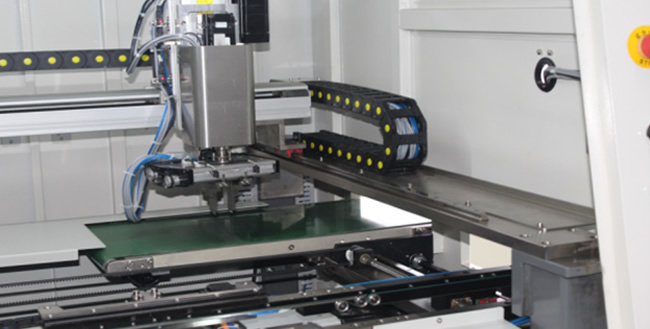

出板方案：ESD皮带线出板系统

切割完成的pcb板，会由夹持系统运送至皮带传输线，由ESD传输线流出机器进入组装线，或是由特制机械手方案，拾取装入产品盒。



精湛的视觉定位与切割系统/Excellent visual location and cutting system

由德国Imaging工业相机和Moritex镜头和测量级光源组成的精湛机器视觉系统，支持机器校正，补偿和定位的全部功能拥有高稳定性和抗干扰能力。

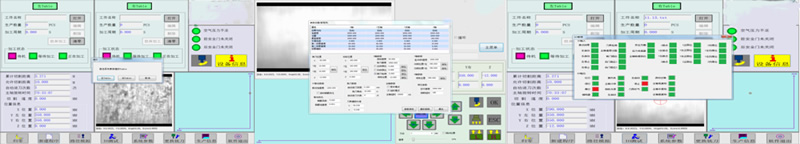

方便的操作系统/Convenient operation system

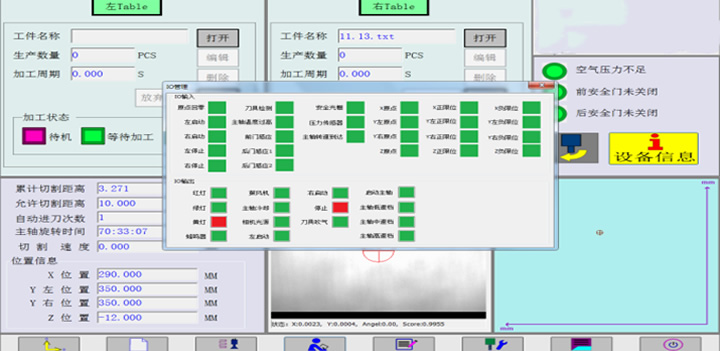

采用Windows7中文版操作界面，自主知识产权的控制软件，界面合理，维修方便，IO端口一目了然。



操作系统

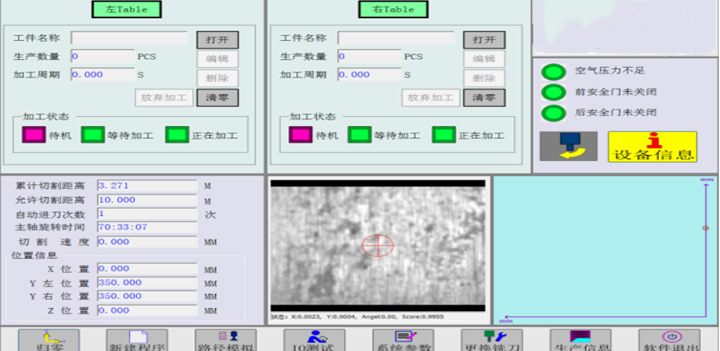

方便的操作系统/Convenient operation system

采用Windows7中文版操作界面，自主知识产权的控制软件，界面合理，维修方便，IO端口一目了然。



售后承诺

1.承诺： 质保期：1年，终身维护。响应时间：接到用户通知，专业技术人员不超过24小时（本地）48小时（异地）上门服务，保证24小时不间断售后技术 服务支持；修复时间：48小时。

2.免费保修：质保期内免费保修，质保期后保证合理的价格提供备件和保养服务。

3.免费培训：培训当天，免费在现场对采购方技术人员进行设备操作培训，保证使用方人员能够熟练掌握各种设备和软件等常规使用方法，以及小故障的判断与解决。
